Электронные линзы (электростатическая трансаксиальная)

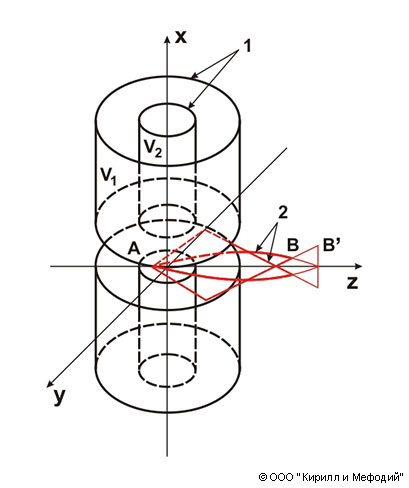

Электростатическая трансаксиальная линза с электродами в виде двух соосных цилиндров и с кольцевыми щелями для пропускания пучка частиц: 1 — цилиндрические электроды; 2 — траектории заряженных частиц; V1 и V2 — потенциалы электродов. Пучок, выходящий из точки А предмета, после прохождения поля линзы становится астигматическим и образует два линейных изображения В и B'. При определенном подборе параметров линза может давать стигматическое (точка в точку) изображение.
