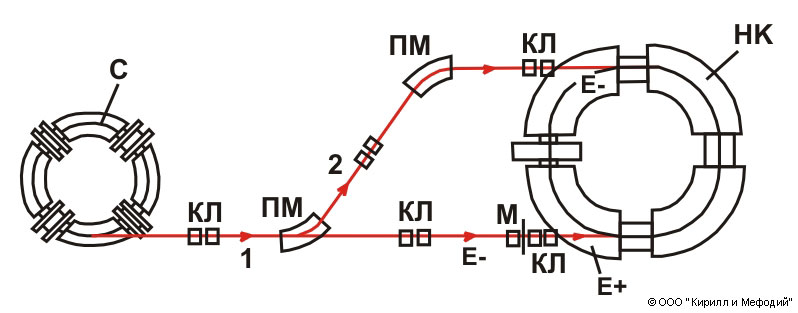

Схема ускорителя на встречных электрон-позиторонных пучках. Пучок ускоренных в синхротороне С электронов (е-) выводится по каналу 1 и попадает на мишень М, в которой рождаются позитроны (е+). В течение некоторого времени позитроны накапливаются в накопительном кольце НК, после чего включаются поворотные магниты ПМ, с помощью которых электронный пучок из С направляется по каналу 2 в НК навстречу позитронам, и происходит столкновение пучков е+ е- (КЛ — фокусирующие магнитные квадрупольные линзы).
