Транзистор (схемы)

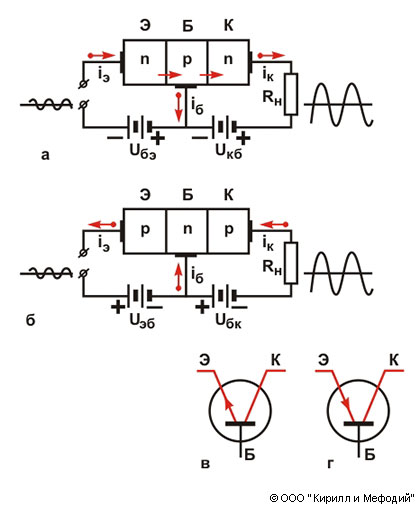

Схематичное изображение транзисторов n — p — n-типа (а) и p — n — p-типа (б) в схеме усилителя электрических колебаний и условные обозначения их на электрических схемах (в, г): Э — эмиттер; Б — база; К — коллектор; Rн — нагрузка; U — напряжение источников питания; i — ток; стрелками обозначено направление движения электронов (противоположное направлению тока).
