Тоннель (схемы расположения)

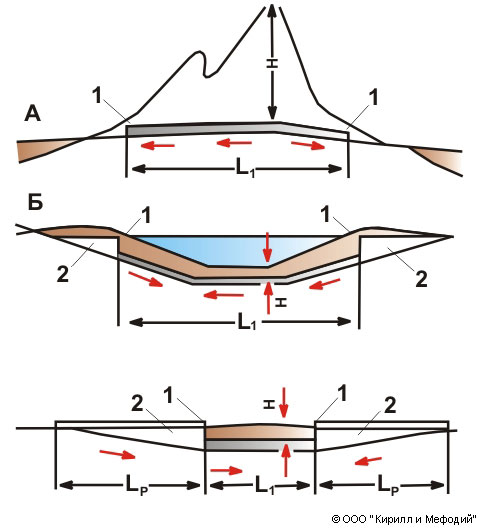

Схемы расположения тоннелей: а — горный тоннель; б — подводный тоннель; в — городской транспортный тоннель; 1 — портал; 2 — рампа; Lт — длина тоннеля; Lр — длина рампы; Н — глубина заложения тоннеля.
