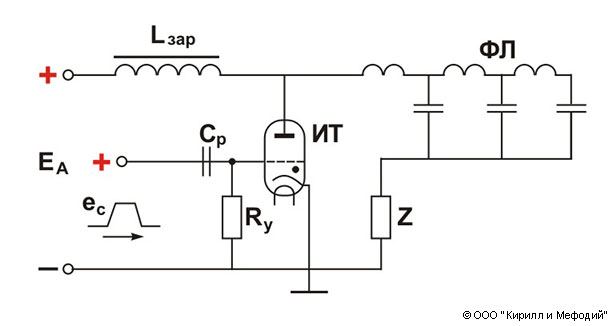

Принципиальная схема линейного модулятора на импульсном тиратроне: ИТ — импульсный тиратрон; ФЛ — формирующая линия; Z — эквивалентное сопротивление нагрузки; Lзар — зарядный дроссель; Еа — напряжение источника питания; ес — импульсы напряжения, подаваемого на сетку; Ср — разделительный конденсатор; Ry — резистор в цепи управления.
