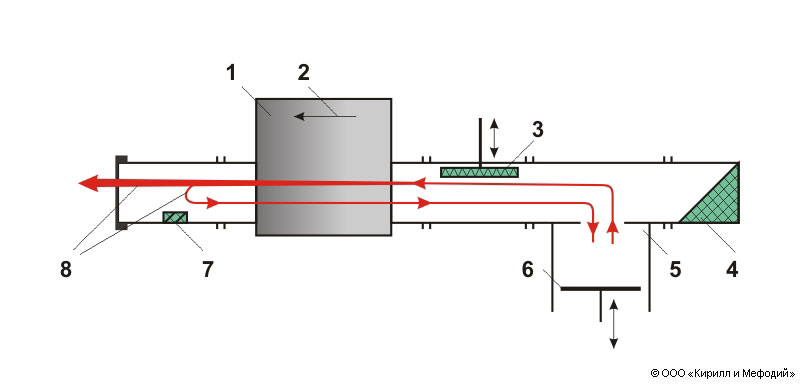

Схема стабилотрона: 1 — платинотрон; 2 — направление, в котором платинотрон усиливает колебания; 3 — регулируемый фазовращатель; 4 — поглотитель; 5 — стабилизирующий высокодобротный объемный резонатор; 6 — поршень резонатора; 7 — делитель мощности; 8 — направления потоков СВЧ энергии.
