Синхрофазотрон (схема)

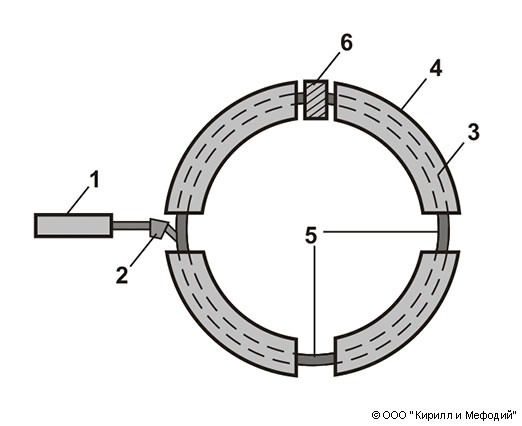

Схема слабофокусирующего синхротрона или синхрофазотрона: 1 — инжектор; 2 — система ввода; 3 — вакуумная камера; 4 — сектор электромагнита; 5 — прямолинейный промежуток; 6 — ускоряющее устройство. Магнитное поле перпендикулярно плоскости рисунка.
