Ранкина цикл

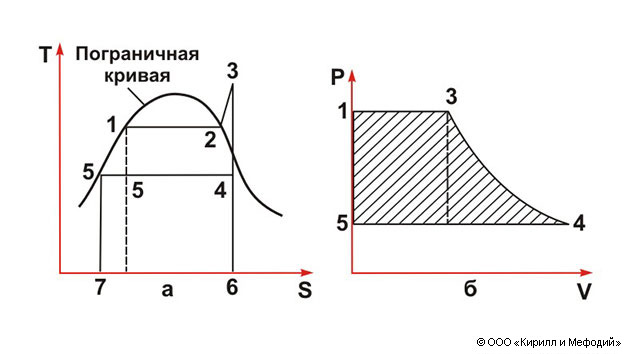

Цикл Ранкина в координатах: а — температура T, энтропия S; б — давление P, объем V; 1—2 — испарение рабочего тела при подводе теплоты; 2—3 — перегрев пара; 3—4 — адиабатическое расширение пара; 4—5 — конденсация пара; 5—1 — подогрев воды.
