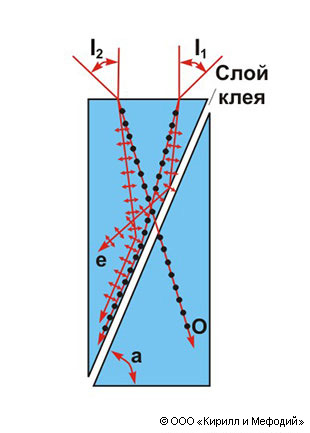

Предельные углы падения I1 и l2 лучей на поляризационную призму Глана — Томсона. Направления электрических колебаний световых волн указаны на лучах стрелками (колебания происходят в плоскости рисунка) и точками (колебания перпендикулярны плоскости рисунка). O и е — обыкновенный и необыкновенный лучи. Клеем служит канадский бальзам (апертура полной поляризации e = l1 + I2 = 27, 5°) или льняное масло (e = 41°). Угол a = 76, 5°.
