Перископическая антенна (схема)

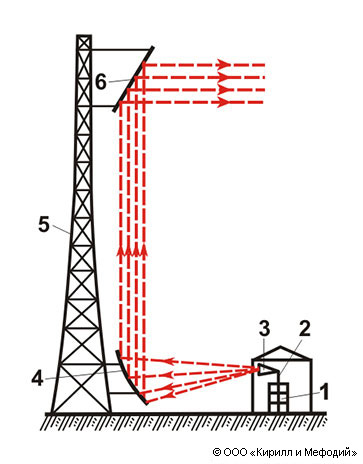

Перископическая антенна с вынесенным зеркалом излучающей антенны: 1 — радио-передающая аппаратура; 2 — фидер; 3 — рупорный излучатель; 4 — зеркало излучающей антенны; 5 — мачта; 6 — переизлучающая антенна. Стрелками показаны направления излучения.
