Парогазотурбинная установка (схема)

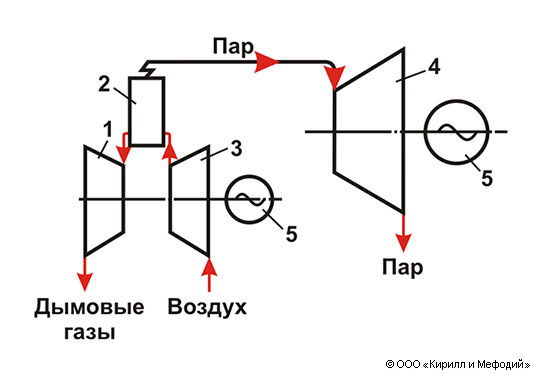

Схема парогазотурбинной установки с высоконапорным парогенератором: 1 — газовая турбина; 2 — высоконапорный парогенератор; 3 — компрессор; 4 — паровая турбина; 5 — электрический генератор.
