Оптиметр (схема)

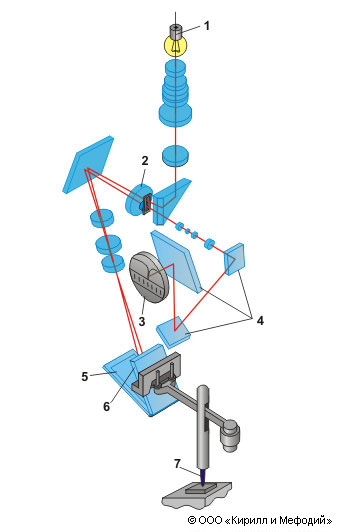

Схема оптиметра с проекционным отсчетом: 1 — лампа; 2 — пластина со шкалой и индексом; 3 — экран; 4 — проектирующие зеркала; 5 — неподвижное зеркало; 6 — качающееся зеркало; 7 — измерительный стержень.
