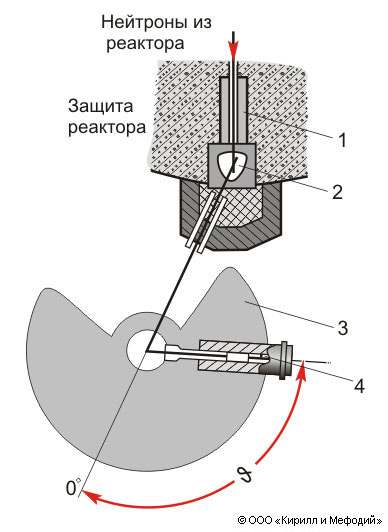

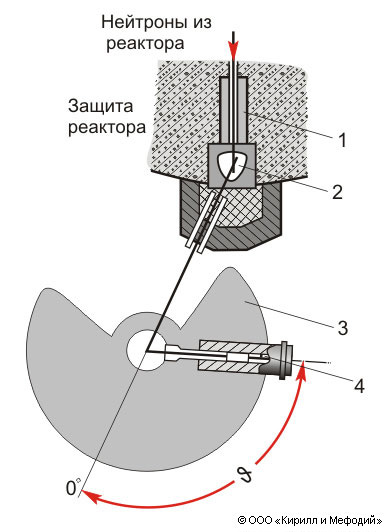

Схема нейтронографической установки для исследования поликристаллических образцов: 1 — система коллимации, формирующая нейтронный пучок; 2 — блок монохроматизации для выделения нейтронов с определенной фиксированной энергией (длиной волны) из сплошного спектра нейтронов ядерного реактора; 3 — нейтронный спектрометр с детектором нейтронов 4 для измерения интенсивности нейтронного излучения под различными углами рассеяния. Исследуемый образец помещается в центре спектрометра.
