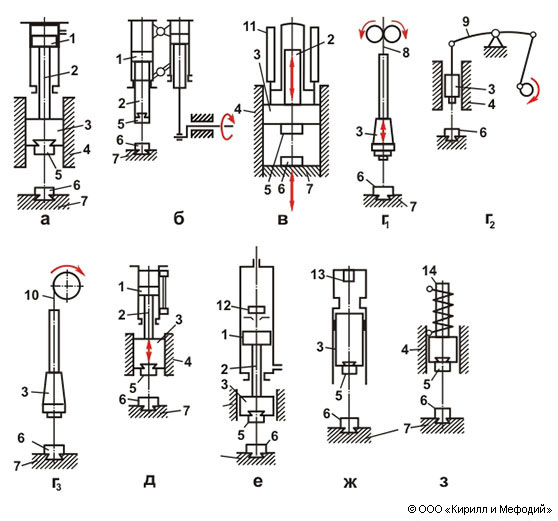

Схемы основных типов современных молотов: а — паровоздушного; б — пневматического; в — гидравлического; г — механических (с доской, пружинно-рессорного, с гибкой связью); д — работающего по циклу двигателя внутреннего сгорания; е — газового; ж — взрывного; з — электромагнитного; 1 — поршень; 2 — шток; 3 — баба; 4 — направляющие станины; 5 — верхний боек (или штамп); 6 — нижний боек (или штамп); 7 — шабот; 8 — доска; 9 — гибкая связь; 10 — ремень; 11 — гидроцилиндр; 12 — клапан; 13 — патрон с зарядом; 14 — электромагнит.
