Мина морская (ударно-механическая)

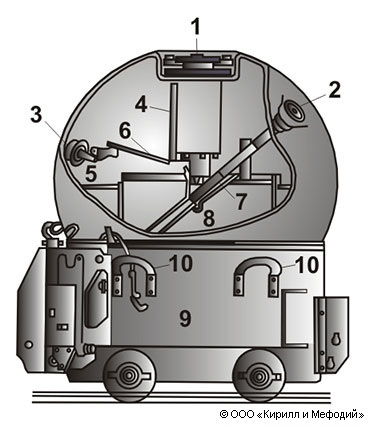

Устройство ударно-механической мины: 1 — горловина для ударного прибора; 2 — горловина для запального стакана; 3 — горловина для прибора потопления; 4 — ударно-механический прибор; 5 — прибор потопления (если мина всплывает); 6 — молоток прибора потопления; 7 — запальный стакан; 8 — зарядная камера; 9 — якорь; 10 — подъемные скобы якоря.
