Магнитоэлектрический прибор (схема)

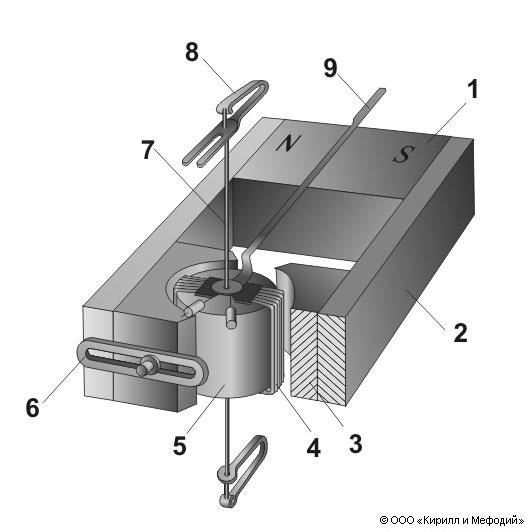

Схема устройства магнитоэлектрического прибора: 1 — постоянный магнит; 2 — магнитопровод; 3 — полюсные наконечники; 4 — подвижная рамка; 5 — сердечник; 6 — магнитный шунт для регулировки чувствительности прибора; 7 — растяжки; 8 — опоры; 9 — стрелка-указатель.
