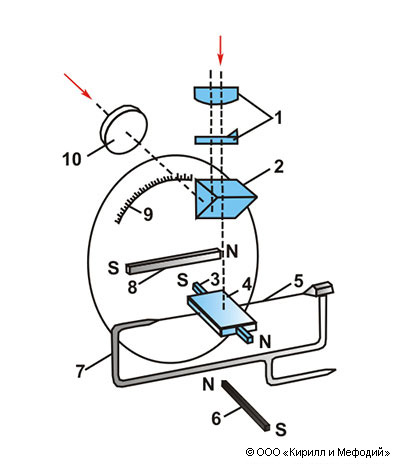

Схема кварцевого магнитометра для измерения вертикальной составляющей (Z) напряженности геомагнитного поля: 1 — оптическая система зрительной трубы; 2 — оборотная призма для совмещения шкалы 9 с полем зрения; 3 — магниточувствительная система (постоянный магнит на кварцевой растяжке 5); 4 — зеркало; 6 — магнит для частичной компенсации геомагнитного поля (изменения диапазона прибора); 7 — кварцевая рамка; 8 — измерительный магнит. Магниточувствительную систему приводят в горизонтальное положение, воздействуя измерительным магнитом. По углу поворота магнита 8 судят о величине Z—компоненты. 10 — оптическая система для освещения шкалы.
