Коробка передач (схема)

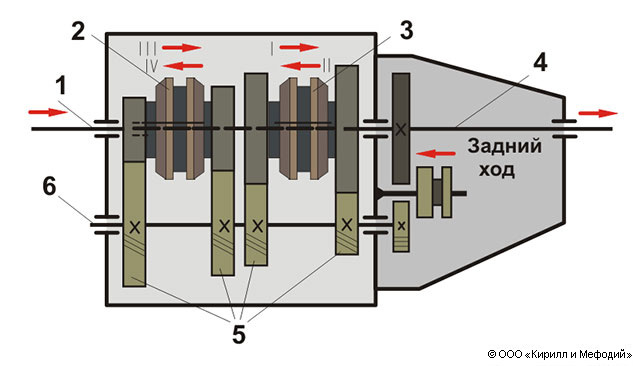

Схема автомобильной четырехступенной (I—IV) коробки передач: 1 — первичный вал; 2, 3 — муфты с синхронизаторами; 4 — выходной вал; 5 — шестерни, входящие в зацепление с зубчатыми колесами; 6 — вторичный вал.
