Компрессор (центробежный, схема)

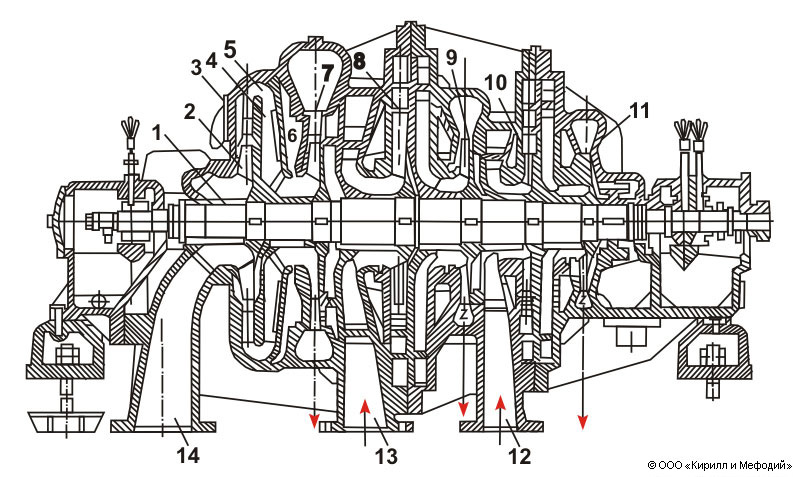

Центробежный компрессор: 1 — вал; 2, 6, 8, 9, 10 и 11 — рабочие колеса; 3 и 7 — кольцевые диффузоры; 4 — обратный направляющий канал; 5 — направляющий аппарат; 12 и 13 — каналы для подвода газа из холодильников;14 — канал для всасывания газа.
