Киносъемочный аппарат (схема)

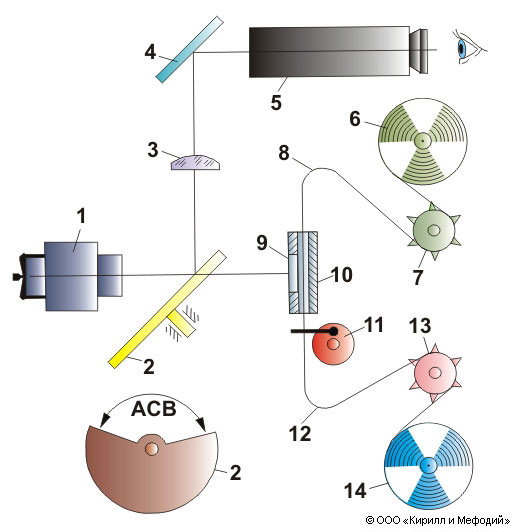

Принципиальная схема киносъемочного аппарата с зеркальным визиром: 1 — съемочный объектив; 2 — зеркальный обтюратор; 3 — коллективная линза; 4 — зеркало; 5 — визир-лупа; 6 — подающая кассета; 7 — тянущий зубчатый барабан; 8 — верхняя петля; 9 — кадровое окно; 10 — фильмовый канал; 11 — скачковый механизм; 12 — нижняя петля; 13 — задерживающий зубчатый барабан; 14 — принимающая кассета.
