Карно цикл (схема)

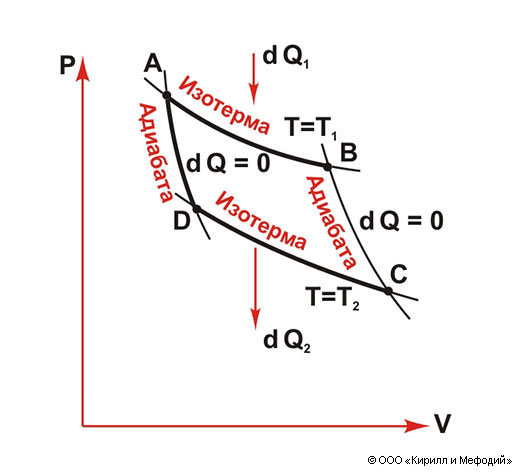

Цикл Карно на диаграмме р — V (давление — объем). dQ₁ — количество теплоты, получаемой рабочим телом от нагревателя, dQ₂ — количество теплоты, отдаваемой им холодильнику. Площадь ABCD численно равна работе цикла Карно.
