Карно цикл (схема работы идеальной тепловой машины)

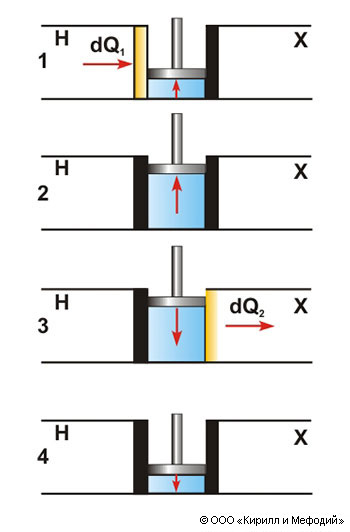

Схема работы идеальной тепловой машины, работающей по циклу Карно: 1. От нагревателя Н поступает теплота dQ1, газ под поршнем изотермически расширяется (по линии AB, см. схему цикла Карно). 2. Газ изолирован от нагревателя и холодильника и адиабатически расширяется (по линии BC). 3. Газ изотермически (при Т = Т2) сжимается (по линии CD) и отдает теплоту dQ2 холодильнику X. 4. Газ изолирован и адиабатически сжимается (по линии DA).
