Дилатометр (интерференционный, схема)

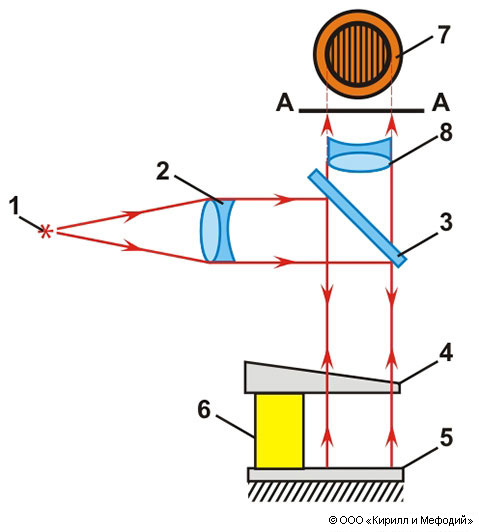

Схема интерференционного дилатометра: 1 — источник света; 2 — конденсатор; 3 — полупрозрачное зеркало; 4 — нижняя плоскость верхней пластины; 5 — верхняя плоскость нижней пластины; 6 — исследуемый образец; 7 — интерференционная картина в плоскости АА; 8 — линза, позволяющая наблюдать интерференционную картину.
