Деривация (в гидротехнике, схема размещения)

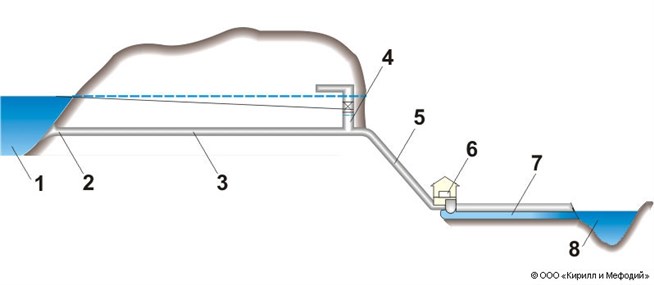

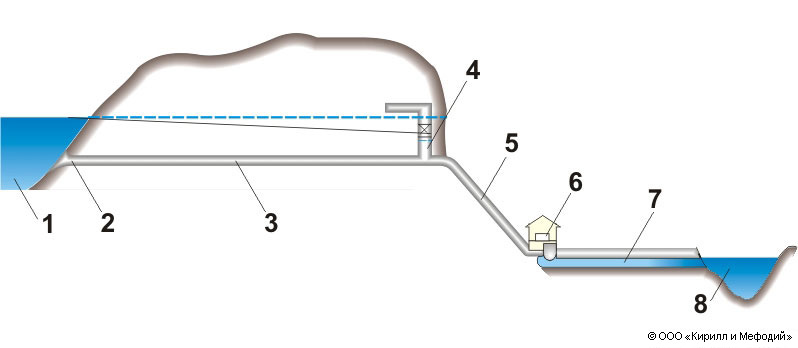

Схема размещения деривации: 1 — водохранилище; 2 — водоприемник; 3 — подводящая деривация (напорный трубопровод); 4 — уравнительный резервуар; 5 — турбинный водовод; 6 — силовое здание ГЭС; 7 — отводящая деривация (канал); 8 — русло реки.
