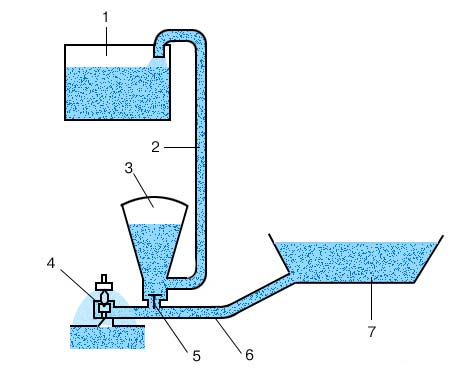

Схема гидравлического тарана: 1 – верхний бак; 2, 6 – трубопроводы; 3 – напорный колпак; 4, 5 – клапаны; 7 – резервуар.
Гидравлический таран поднимает воду, используя избыточное давление, возникающее в результате периодических гидравлических ударов. Цикл действия гидравлического тарана начинается с так называемого разгона, когда разблокируется клапан 4 и вода из резервуара начинает сбрасываться, поднимая клапан. Затем его быстро закрывают, чем вызывается гидравлический удар. Резкое повышение давления открывает клапан 5 и вода поступает в верхний бак 1, при этом сжатый воздух в напорном колпаке 3 выравнивает подачу воды по трубопроводу. В конце второго периода давление снова уменьшается и клапан 5 закрывается, а клапан 4 открывается, что и обеспечивает повторения цикла в автоматическом режиме.
