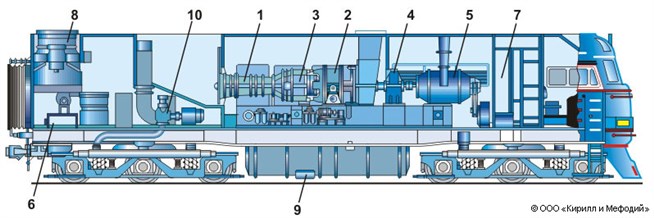

Расположение силового оборудования газотурбовоза Г1-01: 1 — компрессор; 2 — турбина; 3 — камеры сгорания; 4 — редуктор; 5 — главные генераторы; 6 — вспомогательный дизель; 7 — высоковольтные камеры; 8 — холодильник газотурбинного двигателя; 9 — топливный бак; 10 — тормозной компрессор.
