Вибрационный регулятор (схема)

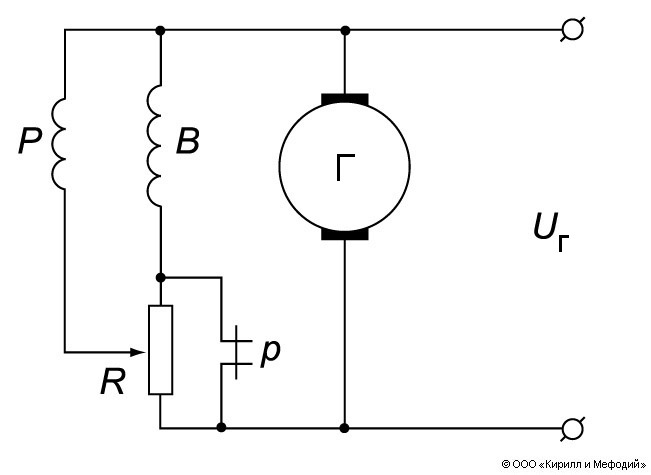

Схема простейшего вибрационного регулятора напряжений : Р — обмотка реле; В — обмотка возбуждения; Г — генератор; U_г — напряжение генератора; R — резистор; р — нормально замкнутые контакты реле.
