Рычажная лебедка: конструкция, принцип работы, технические характеристики и правила эксплуатации. Узнайте, как выбрать подходящую модель для монтажа, строительства и складских работ.
Рычажная лебедка относится к ручным механизмам для перемещения груза, где усилие создает оператор. Ее ставят на объектах без питания и в местах, где техника не проходит или запрещена. Типовые задачи: монтаж, ремонт, стройка, склад, натяжение тросов, такелаж.

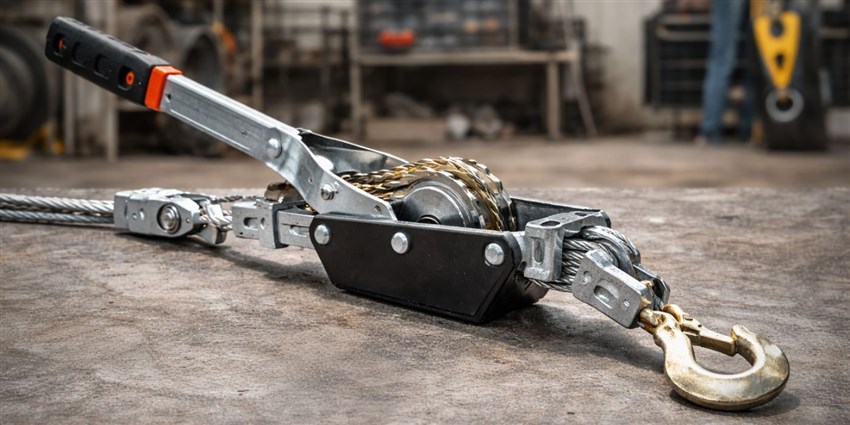

Когда требуется надежная рычажная лебедка для конкретной задачи, нужно понимать, из каких узлов она состоит и как передает тягу.
В состав входят несколько узлов, каждый выполняет свою функцию.
- Корпус — силовая основа лебедки. Корпус делают из стали либо из алюминиевого сплава, если нужен меньший вес. Он закрывает внутренние детали от ударов и служит основой для креплений.
- Рабочая часть бывает двух типов: барабан, где трос наматывается, или тяговый узел, где трос проходит через механизм. Усилие формируется именно в этом узле.
- За удержание нагрузки отвечает храповый механизм: он фиксирует положение и не дает тросу уйти назад.
- Рычаг — рабочая рукоятка оператора. От длины рычага зависит, сколько силы потребуется на рукоятке при той же тяговой нагрузке.
- Трос может быть стальной или синтетический; тип и диаметр подбирают под требуемую грузоподъемность..
- На концах ставят крюки с защелками: один крепят к опоре, второй цепляют за груз. Защелка удерживает петлю и снижает риск случайного схода.
Барабанная схема рассчитана на заданную длину троса: он наматывается на барабан. Тяговая схема работает иначе: трос протягивается через механизм без намотки, поэтому длина ограничена запасом троса и условиями установки.
Рычаг работает перемещают короткими возвратно-поступательными движениями, а механизм переводит это движение в продвижение троса. После каждого хода фиксация сохраняется, поэтому груз не откатывается назад. Дальше процесс удобно разобрать по этапам:
- Фиксация. Верхний крюк закрепляется на анкерной точке — балке, конструкции или опоре. Нижний крюк цепляется за груз.
- Движение рычага. Оператор качает рычаг вперед-назад. Ход рычага приводит в действие приводной механизм, который перемещает трос через храповой узел.
- Работа храпового узла. На рабочем ходе собачка входит в зацепление с храповиком и перемещает механизм. На возвратном ходе трос фиксируется, препятствуя обратному движению.
- Перемещение троса. С каждым циклом трос укорачивается на фиксированный шаг, подтягивая груз ближе.
- Удержание нагрузки. После остановки храповик надежно держит трос под нагрузкой — груз не опускается самопроизвольно.
Механический выигрыш задается длиной рычага и параметрами привода. При работе в пределах паспортных усилий нагрузка на рукоятке остается в расчетных значениях. Привод ручной, электропитание не нужно.
При подборе модели следует смотреть на следующие параметры:
- Грузоподъемность — предельная нагрузка в тоннах или килограммах. Определяет допустимый вес груза. Часто встречаемый диапазон грузоподъемности — 0,75–9 т (по паспорту конкретной модели).
- Длина троса — рабочая длина тягового элемента. Влияет на максимальное расстояние перемещения груза. Типовая длина троса — 1,5–6 м, но встречаются и другие исполнения.
- Усилие на рукоятке — нагрузка, которую оператор прикладывает при работе в номинальном режиме. Чем ниже значение при той же грузоподъемности, тем комфортнее работа.
- Шаг перемещения — длина хода троса за один цикл рычага. Влияет на скорость работы.
- Масса влияет на переноску и установку, особенно на высоте и в тесных зонах. Чаще встречаются модели в пределах 4–25 кг, точное значение зависит от класса.
- Корпус делают стальным для прочности, либо алюминиевым ради меньшего веса. Трос ставят стальной или синтетический — выбор зависит от условий и требований по прочности.
Механизм рассчитан на работу в определенных условиях. Нагрузку желательно держать в паспортных пределах. Перегрузка влечет за собой вытяжку троса, износ храпового узла и риск срыва груза. Температурный режим у многих моделей он лежит в районе −40…+50 °C. На морозе смазка густеет, рукоятка идет тяжелее.
Требования к обслуживанию просты:
- регулярная проверка троса на наличие повреждений, перегибов и коррозии;
- смазка храпового механизма и зубчатых передач;
- осмотр крюков и защелок перед каждым использованием;
- хранение в сухом месте, защищенном от прямого попадания влаги.
Нужно неукоснительно соблюдать требования безопасности. Нельзя стоять под подвешенной нагрузкой. Запрещена работа с надорванным, распушенным или перекрученным тросом и с крюками, у которых есть деформация или люфт защелки. Удлинители на рычаг не ставят: это создает перегрузку и выводит узлы из расчетного режима.
Рычажную лебедку выбирают при отсутствии электропитания и для работ, где нужна точная тяга руками. Конструкция проста, поэтому устройство удобно в монтаже, на стройке и при такелажных операциях. Знание узлов и паспортных параметров помогает подобрать модель под задачу и работать без лишнего риска.
