В статье рассказали о физике лазерной сварки и абляционной очистки, их отличия от традиционных методов и области промышленного применения каждой технологии.
Лазерная сварка и лазерная очистка — два технологических процесса, объединенных общим физическим принципом: воздействием сфокусированного светового пучка высокой интенсивности на обрабатываемый материал. Оба применяются в промышленности как альтернатива традиционным способам соединения и подготовки поверхностей.
Лазерная сварка основана на поглощении энергии лазерного пучка поверхностным слоем металла с последующим его расплавлением и формированием сварного шва. В зависимости от плотности мощности излучения различают два режима:
Теплопроводностная сварка применяется при относительно невысокой плотности мощности (до 10⁵ Вт/см²). Металл плавится в тонком приповерхностном слое, тепло распространяется за счет теплопроводности. Шов широкий и неглубокий.
Сварка с глубоким проплавлением реализуется при плотности мощности выше 10⁶ Вт/см². В зоне воздействия образуется паро-газовый канал — капилляр, заполненный плазмой и парами металла. Лазерное излучение проникает вглубь расплава через этот канал, обеспечивая узкий шов с отношением глубины к ширине 10:1 и более.
Зона термического влияния (ЗТВ) при лазерной сварке значительно меньше, чем при дуговых методах, что снижает деформацию детали и изменение структуры металла вблизи шва.
При дуговой и аргонодуговой (TIG) сварке источником тепла служит электрическая дуга с плотностью мощности на несколько порядков ниже лазерной. ЗТВ при TIG-сварке шире в 3–10 раз, скорость процесса ниже. TIG сохраняет преимущество при нестандартных пространственных соединениях и толщинах свыше 6 мм.
Лазерная сварка применяется в приборостроении и электронике (корпуса датчиков, контактные группы), медицинской технике (хирургические инструменты, имплантаты), ювелирном деле (тонкие элементы из золота, платины), а также при производстве тонколистовых конструкций из металла толщиной до 3–4 мм.

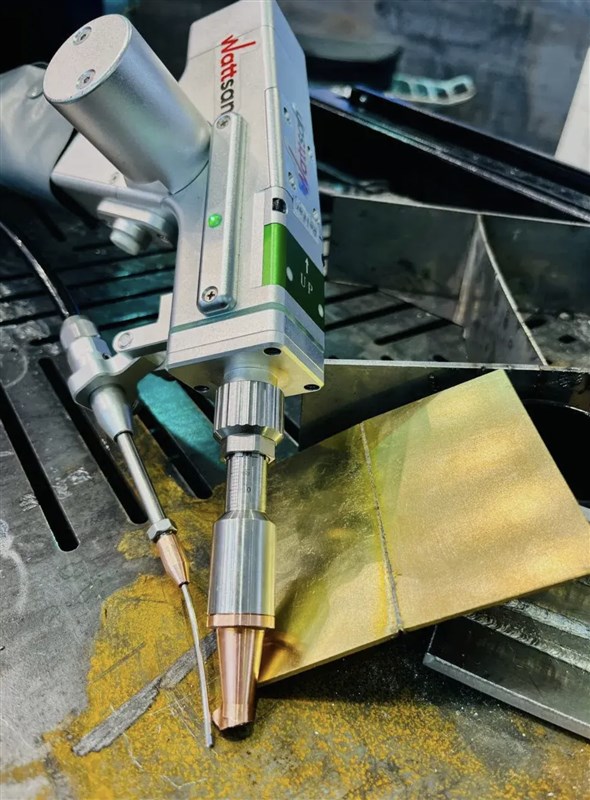

Для лазерной сварки используют волоконные лазеры мощностью от 1 до нескольких киловатт в стационарном и ручном исполнении. Аппараты лазерной сварки ручного типа позволяют работать без жесткой фиксации детали, расширяя область применения за пределы автоматизированных линий.
Лазерная очистка основана на абляции — удалении вещества с поверхности под действием лазерного излучения. Загрязняющий слой поглощает энергию и испаряется или разрушается ударной волной, тогда как подложка остается неповрежденной: ее порог абляции выше, чем у загрязнения. Импульсный режим позволяет контролировать глубину воздействия с точностью до единиц микрон. Ключевой параметр процесса — селективность: лазер удаляет только тот материал, который поглощает излучение интенсивнее основы.
Метод применяется для удаления ржавчины и оксидных пленок с конструкционной и нержавеющей стали, окалины после термической обработки и сварки, лакокрасочных покрытий (полностью или послойно), а также смазок и органических загрязнений — при подготовке поверхности перед сваркой, склейкой или нанесением покрытий.
По сравнению с пескоструйной обработкой лазер не создает механических нагрузок на подложку и не оставляет абразивных частиц. Химическая очистка требует нейтрализации и утилизации реагентов; лазерная очистка производит только пары и мелкодисперсную пыль, которые удаляются локальной вытяжкой. Точность воздействия у лазера принципиально выше — удаление ведется с контролируемой глубиной до единиц микрон.
Метод применяется в судостроении, железнодорожной отрасли, реставрации, производстве электроники и везде, где требуется точная подготовка поверхности без риска повреждения детали.
Аппараты лазерной очистки выпускаются преимущественно в ручном исполнении с волоконным лазером мощностью от 50 до 3000 Вт. Производительность и глубина очистки регулируются мощностью, частотой импульсов и скоростью перемещения головки.
Оба процесса используют лазерное излучение как инструмент прецизионного воздействия на материал. Принципиальное различие — в цели: сварка создает соединение путем расплавления металла, очистка удаляет нежелательный слой без нарушения целостности основы. В производственном цикле они нередко дополняют друг друга: лазерная очистка применяется как этап подготовки поверхности перед последующей сваркой.
