Фазированная антенная решетка (примеры)

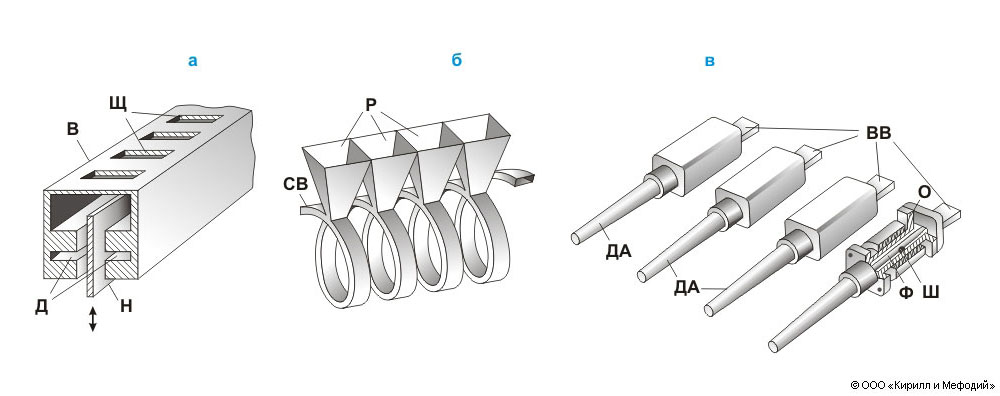

Примеры фазированных антенных решеток с электромеханическим (а), частотным (б) и электрическим (в) сканированием: Щ, — щелевые излучатели; В — прямоугольный возбуждающий волновод; Н — продольная пластина (нож) с управляемой глубиной погружения в волновод (служит для изменения фазовой скорости волны в волноводе); Д — дроссельные канавки; Р — рупоры; СВ — спиральный волновод; ДА — диэлектрические стержневые антенны; Ф — ферритовый стержень фазовращателя; ВВ — возбуждающие волноводы; О — управляющая обмотка фазовращателя; Ш — диэлектрическая шайба.
