Повторители (схемы)

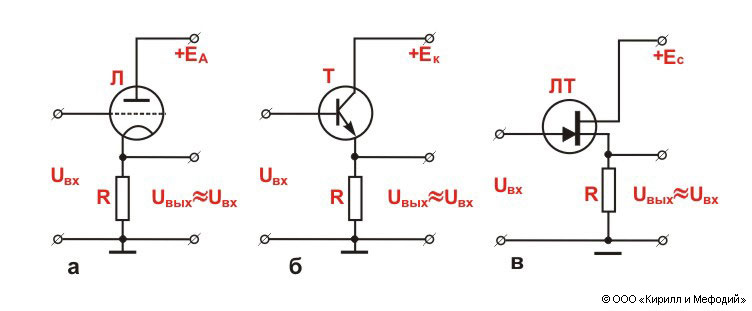

Повторители: а — катодный; б — эмиттерный; в — истоковый; Л — электронная лампа; Т — транзистор; ПТ — полевой транзистор; R — нагрузочный резистор; Uвх — напряжение входного сигнала; Uвых — напряжение выходного сигнала; Еа, Ek, Ec — постоянные напряжения, подаваемые соответственно на анод, коллектор и сток.
