Плазмотроны (высокочастотные, схемы)

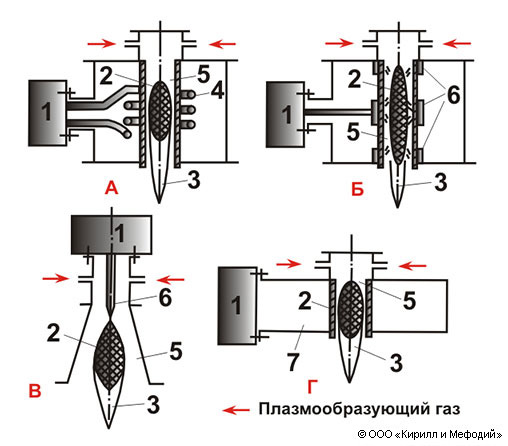

Схемы высокочастотных плазмотронов: а — индукционный; б — емкостный; в — факельный; г — сверхвысокочастотный; 1 — источник электропитания; 2 — разряд; 3 — плазменная струя; 4 — индуктор; 5 — разрядная камера; 6 — электрод; 7 — волновод.
