Мотоцикл (схема)

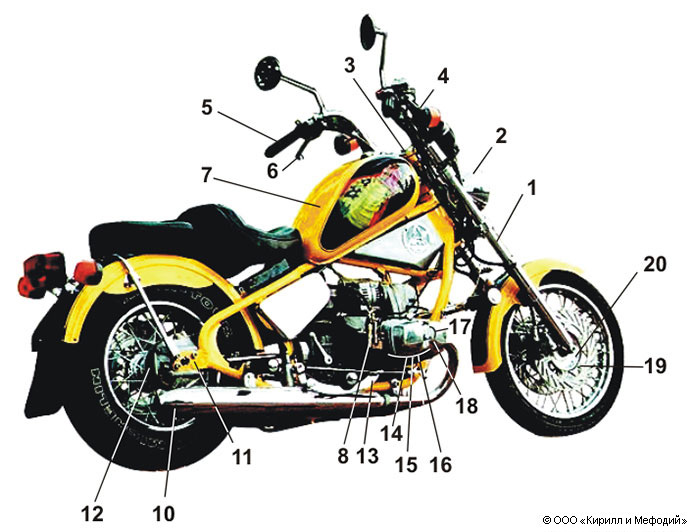

Схема устройства мотоцикла: 1 — передняя вилка; 2 — центральный переключатель (замок зажигания); 3 — спидометр; 4 — рычаг привода переднего тормоза; 5 — рукоятка управления карбюратором; 6 — рычаг выключения сцепления; 7 — топливный бак; 8 — карбюратор; 9 — амортизатор задней вилки; 10 — глушитель; 11 — задняя вилка; 12 — цепь задней передачи; 13 — педаль переключения передач; 14 — сцепление; 15 — цепь передней передачи; 16 — коленчатый вал; 17 — поршень; 18 — цилиндр; 19 — тормозная колодка; 20 — ступица.
