Магнитный усилитель (схема)

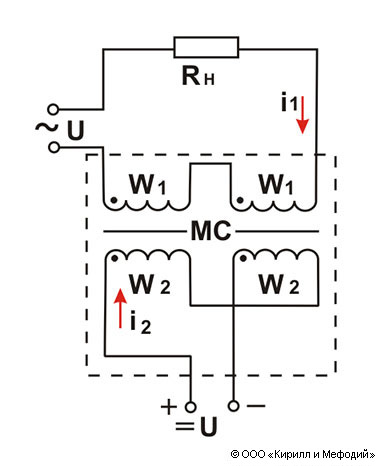

Схема простейшего магнитного усилителя: ~ U — переменное напряжение; Rн — сопротивление нагрузки; W1 — первичные обмотки; W2 — вторичные обмотки; МС — магнитные сердечники; = U — постоянное напряжение; i1 — ток в первичной обмотке; i2 — ток во вторичной обмотке (усиливаемый сигнал).
