Колориметр (физический, визуальный, схема)

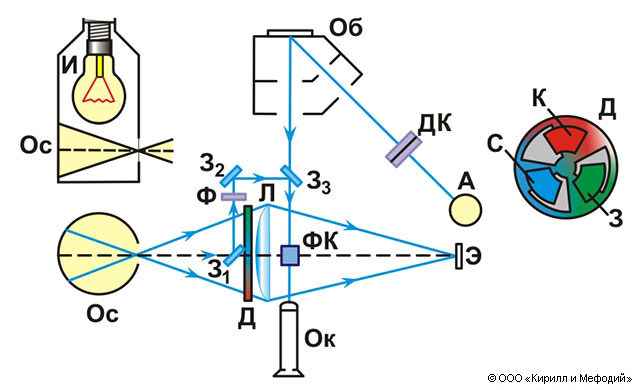

Оптическая схема визуального трёхцветного колориметра системы Л. И. Демкиной. Наблюдаемое в окуляр Ок поле зрения разделено (с помощью фотометрического кубика ФК) на две части — одна имеет цвет образца Об, другая — цвет экрана Э, на котором смешиваются основные цвета прибора. Свет от осветителя Ос попадает на Э через диафрагму Д, содержащую три светофильтра (красный К, зелёный З и синий С) и три подвижные заслонки. Изменяя с помощью заслонок площади фильтров, наблюдатель изменяет интенсивности потоков красного, зелёного и синего излучений, добиваясь, чтобы цвет их смеси не отличался от цвета образца. И — лампа осветителя; Л — линза; А — источник, освещающий образец; З1, З2, З3 — зеркала; ДК и Ф — ослабляющие фильтры.
