Экстракция (схема экстракционных колонн)

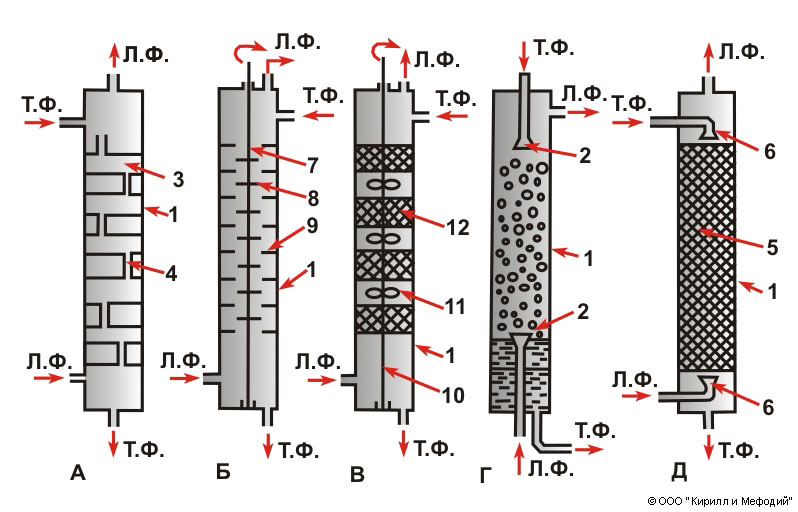

Схемы экстракционных колонн: а — колонна с ситчатыми тарелками; б — роторно-дисковый экстрактор; в — колонна с чередующимися смесительными и отстойными насадочными секциями; г — распылительная колонна; д — насадочная колонна; 1 — колонна; 2, 6 — распылители; 3 — ситчатая тарелка; 4 — переливные трубки; 5, 12 — насадки; 7, 10 — валы; 8 — плоский ротор; 9 — кольцевые перегородки; 11 — мешалки; Л. Ф. — легкая фаза; Т. Ф. — тяжелая фаза.
