Экстракция (схема установки непрерывного действия)

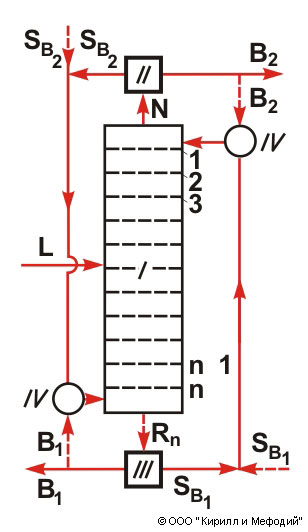

Схема установки непрерывного действия для экстракции двумя растворителями: I — колонна; II — установка для регенерации экстрагента SB2, III- установка для регенерации экстрагента SB1, IV- дополнительные смесители (в случае работы с флегмой); 1,2,3, ..., n-1, n-номера ступеней: L — исходный раствор; N — сырой экстракт; Rn — сырой рафинат; B1, B2 — экстрагируемые компоненты.
