Частотомер (электрический резонансный, схема)

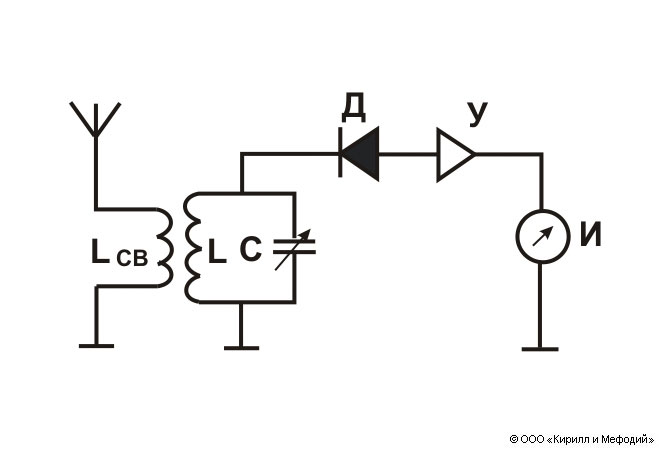

Схема электрического резонансного частотометра: Lсв — петля (виток) связи; LC — колебательный контур (C — калиброванный конденсатор переменной емкости, L — катушка индуктивности); Д — детектор (полупроводниковый диод); У — усилитель; И — индикатор (микроамперметр, милливольтметр).
