Форсунки

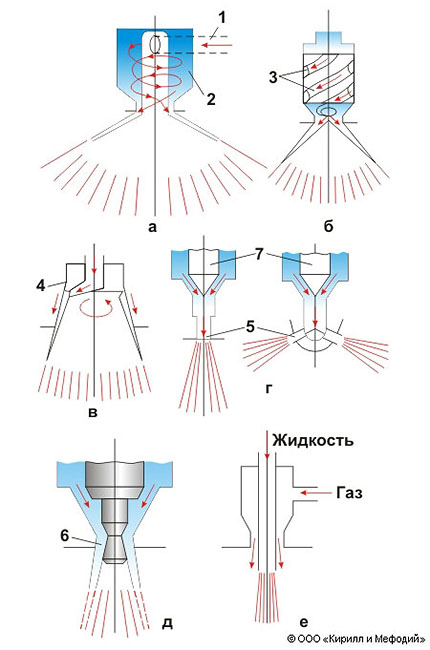

Форсунки: а — центробежная; б — вихревая; в — с вращающимся распылителем; г — струйная; д — штифтовая; е — для газового распыливания. Вращение жидкости у центробежных форсунок достигается путем подвода ее по каналу 1 по касательной к поверхности камеры 2, у вихревых — в результате движения по винтовым канавкам 3, у форсунок с вращающимся распылителем — вращением корпуса 4. Струйная и штифтовая форсунки подают жидкость через цилиндрические сопла 5, кольцевые 6 и плоские щели. Форсунки могут иметь клапан, например, игольчатый 7, с помощью которого осуществляется изменение количества подаваемого вещества, начало и конец подачи.
