Флюгер

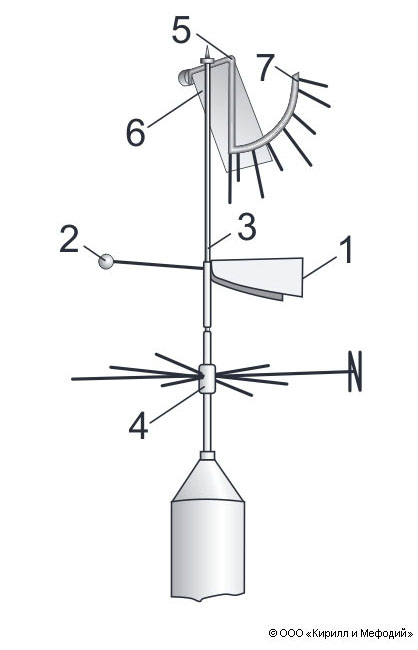

Флюгер. Направление ветра определяется по положению двухлопастной флюгарки, состоящей из двух пластин 1, расположенных углом, и противовеса 2. Флюгарка, будучи укреплена на металлической трубке 3, свободно вращается на стальном стержне. Под действием ветра она устанавливается по направлению ветра так, что противовес направлен навстречу ему. На стержень надета муфта 4 со штифтами, ориентированными соответственно основным румбам. По положению противовеса относительно этих штифтов и определяют направление ветра. Скорость ветра измеряется при помощи отвесно подвешенной на горизонтальной оси 5 металлической пластины (доски) 6. Доска вращается вокруг вертикальной оси вместе с флюгаркой и под действием ветра всегда устанавливается перпендикулярно потоку воздуха. В зависимости от скорости ветра доска флюгера отклоняется от отвесного положения на тот или иной угол, отсчитываемый по дуге 7.
