Трехфазная цепь

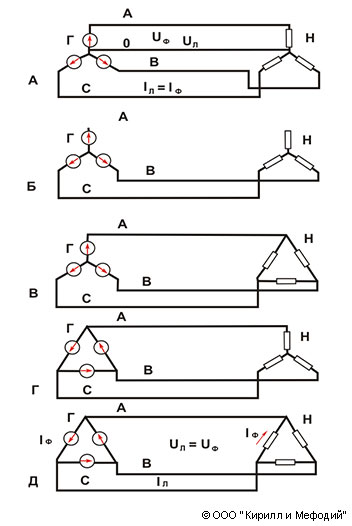

Трехфазные цепи: с обмотками генератора, соединенными звездой (а, б, в) и треугольником (г, д); с фазами нагрузки, соединенными звездой (а, б, г) и треугольником (в, д); с нулевым проводом (а) и без него (б); А, В, С — линейные провода; О — нулевой провод; Г — генератор; Н — нагрузка; Uл и Uф — линейные и фазные напряжения; Iл и Iф — линейные и фазные токи.
