Термоэлектрический прибор измерительный (схемы)

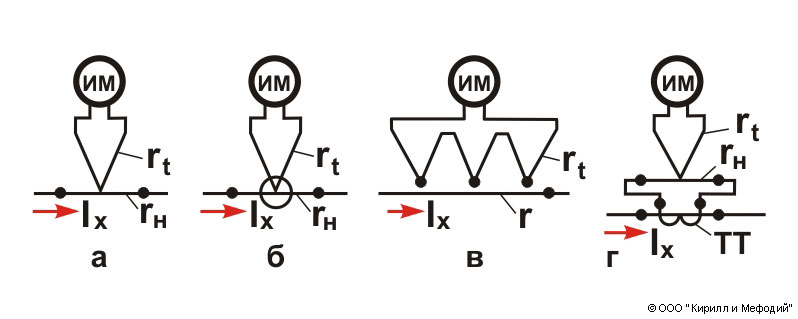

Схемы термоэлектрических приборов для измерения тока: а — контактная, с одной термопарой; б, в — бесконтактные, с одной и с несколькими включенными последовательно термопарами; г — с включением через высокочастотный трансформатор тока ТТ; Ix — измеряемый ток; rн — нагреватель; rt — термопара; ИМ — магнитоэлектрический измеритель.
