Поляриметр (автоматический, схема)

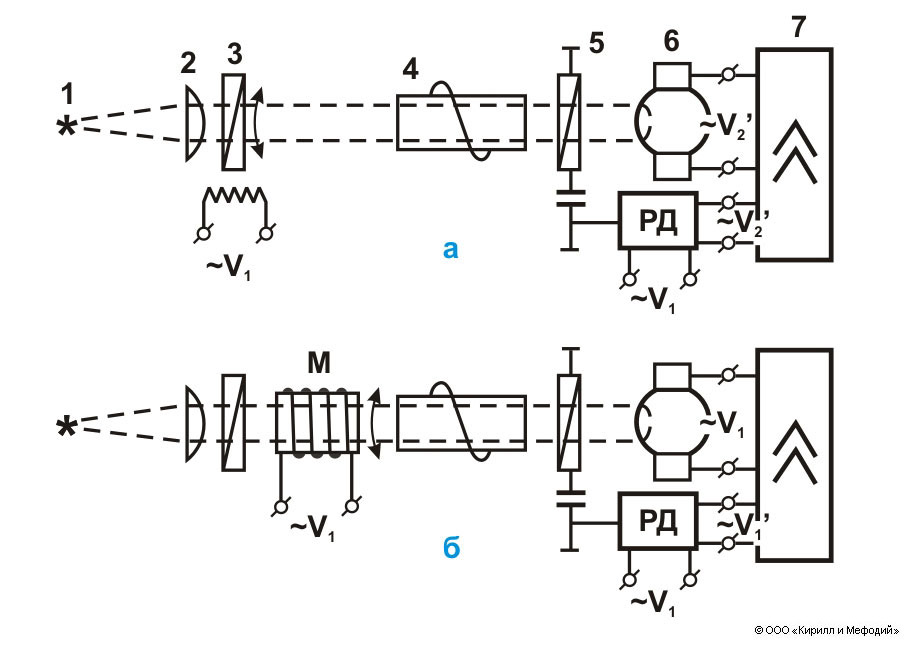

Схемы автоматических поляриметров с фотоэлектрической регистрацией, основанные на модуляции света по плоскости поляризации (схема б отличается от а лишь наличием магнитооптического модулятора М, поэтому ее элементы не снабжены цифровыми обозначениями). 1 — источник света; 2 — конденсор; 3 — поляризатор-модулятор света по плоскости поляризации; 4 — ячейка (кювета) с измеряемым оптически-активным веществом; 5 — анализатор; 6 — фотоприемник; 7 — усилитель; РД — реверсивный электродвигатель. Промодулированный по интенсивности (после прохождения через анализатор) свет преобразуется фотоприемником в переменное напряжение V2, усиливаемое до V'2 которое подается на одну из двух обмоток двухфазного РД, кинематически связанного с анализатором и отсчетным устройством. На другую обмотку подается синусоидальное (модулирующее) напряжение V1; его частота равна частоте первой гармоники модулируемого света. РД автоматически поворачивает анализатор на угол, равный измеряемому вращению. Результат измерений не зависит от изменений интенсивности света, амплитуды угловых колебаний плоскости его поляризации и коэффициента усиления в 7, что позволяет проводить измерения для сред с большим поглощением и не требует стабилизации усиления.
