Оптрон (схема)

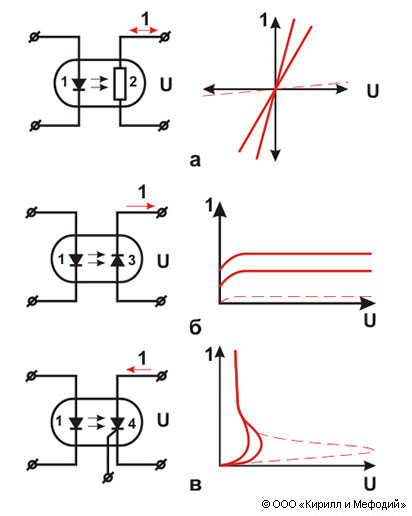

Электрические схемы и выходные характеристики оптронов с фоторезистором (а), фотодиодом (б) и фототиристором (в): 1 — полупроводниковый светоизлучающий диод; 2 — фоторезистор; 3 — фотодиод; 4 — фототиристор; U и I — напряжение и ток в выходной цепи оптрона. Пунктирные кривые соответствуют отсутствию тока во входной цепи оптрона, сплошные — двум разным значениям входных токов.
