Компас (прибор, внутреннее устройство)

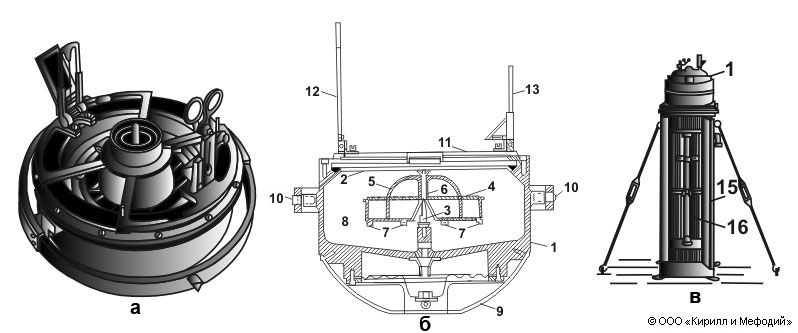

Судовой магнитный компас (а — внешний вид; б — поперечный разрез; в — крепление компаса): 1 — корпус (котелок) компаса, герметически закрытый стеклом 2; 3 — остриё (шпилька) для установки картушки 4 (диска с полушаровым поплавком 5 в середине); 6 — агатовая опора («топка»); 7 — магнитная система компаса (из 4 — 6 магнитных стрелок); 8 — объём, заполняемый жидкостью; 9 — груз для увеличения остойчивости котелка; 10 — цапфы для крепления компаса в кардановом подвесе; 11 — линейка-пеленгатор с укрепленными на ней предметной 12 и глазной 13 мишенью для наведения на ориентир; 15 — шкафчик (нактоуз) для крепления компаса на палубе; 16 — девиационный прибор.
