Клистрон (отражательный, схема)

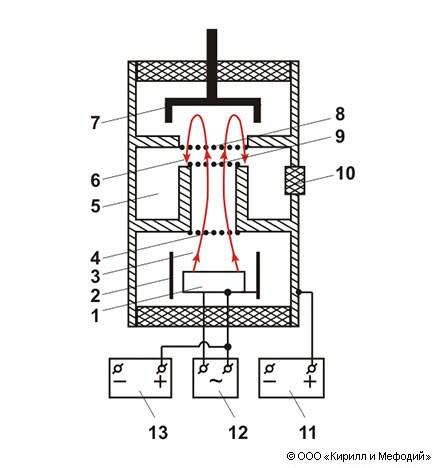

Схема конструкции отражательного клистрона: 1 — катод; 2 — фокусирующий цилиндр; 3 — электронный поток; 4 — ускоряющая сетка; 5 — объёмный резонатор; 6 — зазор объёмного резонатора; 7 — отражатель; 8 — вторая сетка резонатора; 9 — первая сетка резонатора; 10 — вакуумноплотное керамическое окно вывода энергии сверхвысоких частот из объёмного резонатора; 11 — источник напряжения резонатора клистрона; 12 — источник напряжения подогрева катода; 13 — источник напряжения отражателя.
