Камера с бегущим лучом (схема)

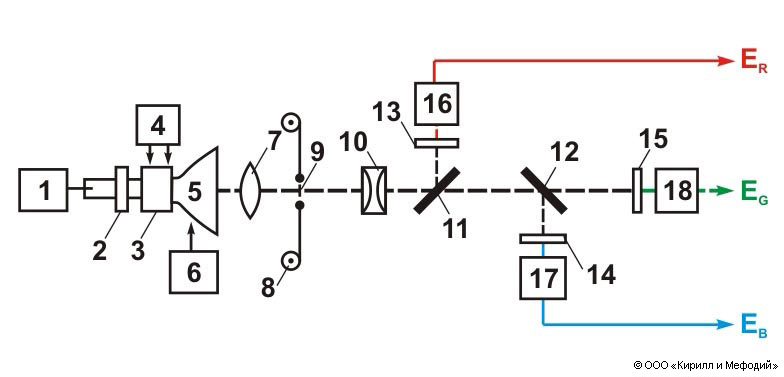

Схема камеры с бегущим лучом: 1 — усилитель импульсов для гашения обратного хода электронного луча кинескопа; 2 — фокусирующая система; 3 — отклоняющая система; 4 — генераторы строчной и кадровой разверток; 5 — проекционный кинескоп; 6 — источник постояннного высокого напряжения; 7 — объектив; 8 — устройство для продвижения киноленты; 9 — кадровое окно; 10 — конденсорная линза; 11, 12 — дихроические полупрозрачные зеркала; 13, 14, 15 — светофильтры; 16, 17, 18 — фотоэлектронные умножители. ER , EG и EB — видеосигналы соответственно красной, зеленой и синей составляющих цвета.
