Дирижабль (полужесткой системы, схема)

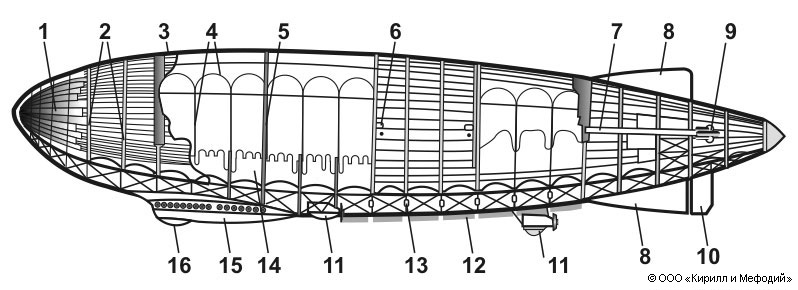

Схема дирижабля полужесткой системы: 1 — носовое усиление; 2 — пояса; 3 — наружная оболочка; 4 — тросы внутренней подвески; 5 — диафрагма (перегородка), разделяющая на отсеки объем, заполняемый газом и воздухом; 6 — смотровое окно; 7 — боковой стабилизатор; 8 — верхний и нижний стабилизаторы; 9 — руль высоты; 10 — руль направления; 11 — моторные гондолы; 12 — килевая ферма; 13 — бензобаки; 14 — баллонеты; 15 — пассажирская гондола; 16 — амортизатор.
