Дирижабль (жесткой системы, схема)

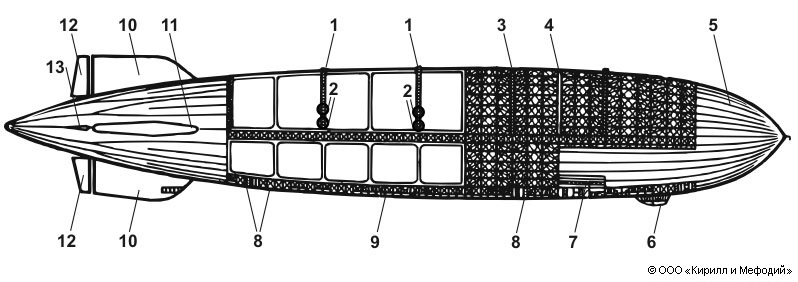

Схема дирижабля жесткой системы: 1 — газовые шахты для отвода газа, выпускаемого через газовые клапаны 2, в атмосферу; 2 — газовые клапаны; 3 — шпангоуты; 4 — стрингеры; 5 — наружная оболочка; 6 — главная гондола управления; 7 — пассажирские палубы; 8 — помещение команды; 9 — место расположения боковой моторной гондолы; 10 — верхний и нижний стабилизаторы; 11 — боковой стабилизатор; 12 — рули направления; 13 — рули высоты.
