Детектор (фазовый, схема)

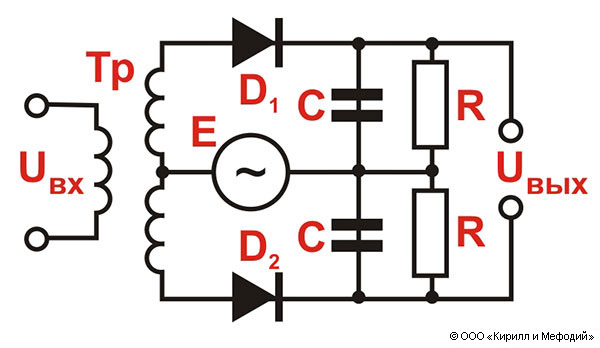

Балансная схема фазового детектора: Тр — трансформатор;
D1 и D2 — полупроводниковые диоды; E — источник опорных колебаний; C — конденсатор и R — резистор, составляющие нагрузку детектора; UВх — входное напряжение; UВых — выходное напряжение.
